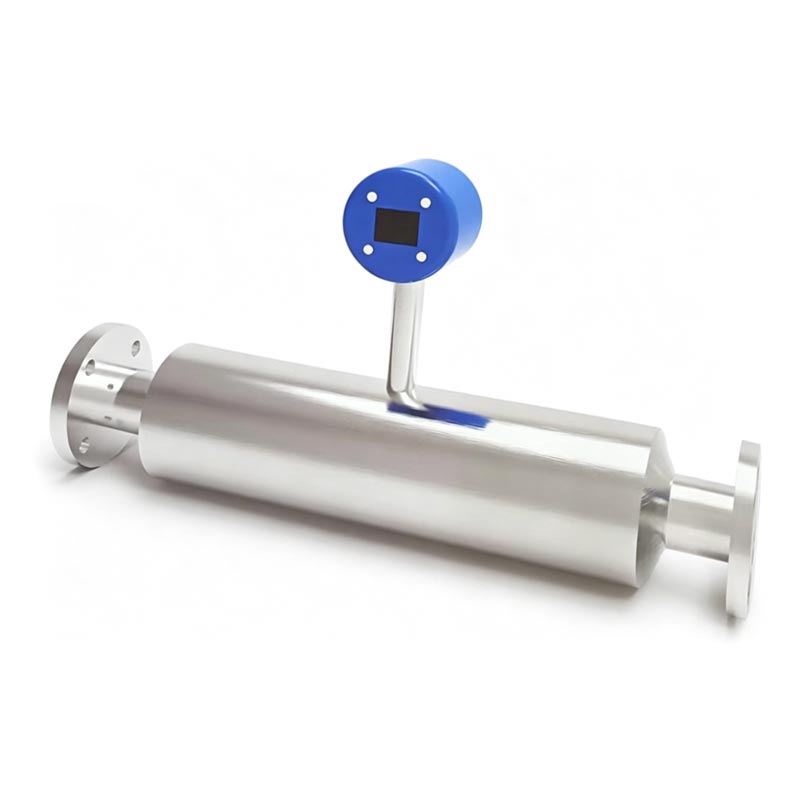

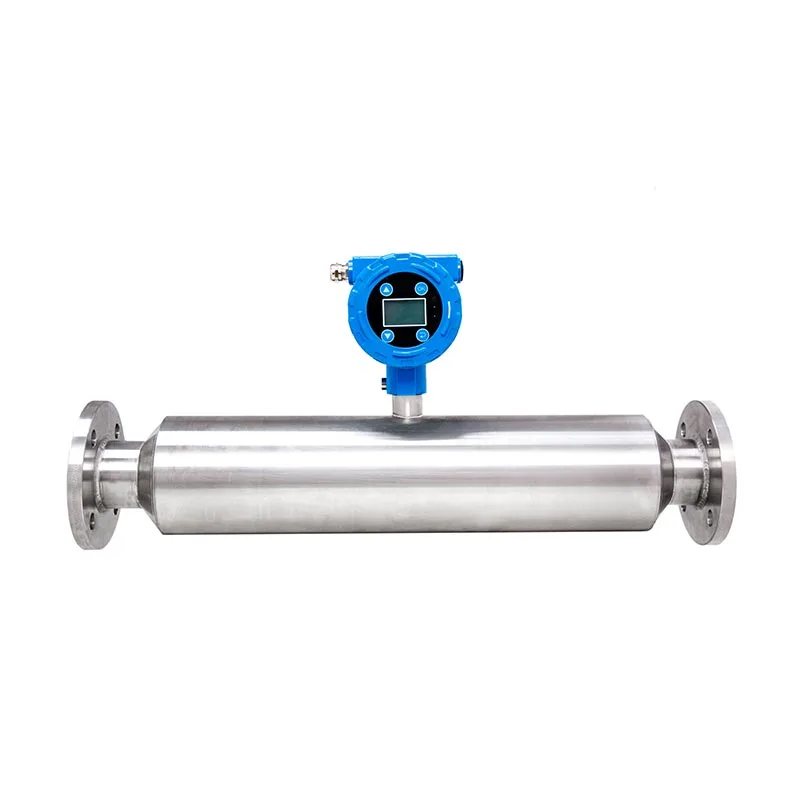

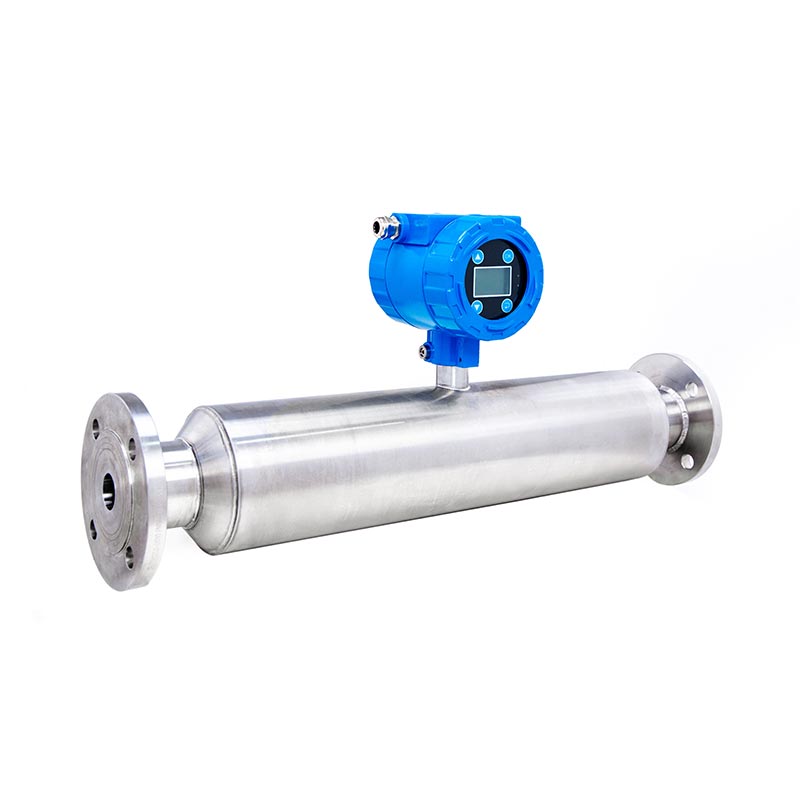

مقياس تركيز الملاط الأنبوبي المضمن من الفولاذ المقاوم للصدأ لمرشح الضغط الذي يدعم نظام خطوط الأنابيب

SINOU هي شركة مصنعة محترفة تركز على أدوات الرصد الأوتوماتيكية التي تتوافق مع أدوات الترشيح مقياس تركيز الملاط الأنبوبي المضمن من الفولاذ المقاوم للصدأ المخصص لمرشح الضغط الذي يدعم نظام خطوط الأنابيب لـ عملاء الطباعة العالمية والكيميائية والطلاء الكهربائي وصناعة الورق. تم تصميمه كخط أنابيب أنبوبي التثبيت المباشر هيكل خط أنابيب الملاط الوارد لضغط الترشيح، فهو يستهدف اللزوجة العالية وحمأة الصبغة المسببة للتآكل والملاط الكيميائي مميزات طباعة مياه الصرف الصحي.

جميع الأجزاء المبللة تعتمد الفولاذ المقاوم للصدأ SUS316L مع خيار Hastelloy المضاد للتآكل التخصيص؛ في الوقت الحقيقي 4-20mA/RS485 وصلات إخراج الإشارة مرشح الصحافة خزانة التحكم التلقائي لضبط تدفق التغذية وغشاء ضغط الضغط بذكاء. نحن نخصص قطر الأنبوب ونطاق القياس والدرجة المقاومة للانفجار بناء نظام نزح المياه بحلقة مغلقة أوتوماتيكية بالكامل ومتوافق مع الطباعة الكيميائية ومكبس الترشيح الغشائي للصباغة.

ميزات المنتج الأساسية

1. هيكل متكامل أنبوبي من الفولاذ المقاوم للصدأ بالكامل، جميع جسم الأنبوب ومكونات الاستشعار من الفولاذ المقاوم للصدأ المضمنة مقياس تركيز الملاط الأنبوبي لنظام خطوط الأنابيب الداعم لضغط الترشيح يعتمد الفولاذ المقاوم للصدأ SUS316L ، مقاوم تآكل الأحماض والقلويات والملح لملاط صبغ الطباعة، وتجنب تلف الصدأ تحت وسط تآكل طويل الأمد.

2. تكنولوجيا القياس بالموجات فوق الصوتية غير النووية لا يوجد مصدر مشع، آمن لإنتاج ورشة العمل؛ مكافحة فقاعة & تصميم مضاد للتداخل مع الألياف، يتكيف مع حمأة الطباعة عالية الألياف والطين الكيميائي الناعم، وقياس ثابت حتى مع وجود الهواء في خط الأنابيب.

3. تركيب خط أنابيب الحافة المباشر التصميم الأنبوبي المضمن يتصل مباشرة على خط أنابيب تغذية مكبس الترشيح بدون تحويل جانبي، يمكنك توفير تكلفة التعديل المدني وتعديل خطوط الأنابيب لورشة عمل مكابس الترشيح الحالية.

4. الربط التلقائي مع مرشح الصحافة PLC في الوقت الحقيقي وصلات إخراج إشارة التركيز تصفية نظام التحكم في الصحافة. عندما يتجاوز تركيز الملاط الحد المحدد، يقوم النظام تلقائيًا بتقليل سرعة مضخة التغذية أو تمديد الغشاء الضغط على الوقت لتثبيت رطوبة كعكة الفلتر.

5. أنبوب داخلي مضاد للالتصاق ذاتي التنظيف، سطح الأنبوب الداخلي المصقول يمنع صبغة الصبغة والتصاق الحمأة الدقيقة، تقليل تكرار التنظيف اليدوي المنتظم.

6. إخراج إشارة متعددة وعرض ذكي شاشة LCD المحلية عرض التركيز في الوقت الحقيقي + 4 ~ 20mA التناظرية + اتصال RS485 Modbus اختياري، يدعم جمع البيانات السحابية عن بعد وتصدير سجل الإنتاج.

مواصفات المعلمة الفنية

مبدأ العمل

1. مبدأ القياس الأساسي

يعتمد مقياس التركيز مبدأ الكشف المضمن بالموجات فوق الصوتية المتقدمة. عندما يتدفق الطين من خلال أنبوبي جسم قياس من الفولاذ المقاوم للصدأ مقياس تركيز الملاط الأنبوبي المضمن لخط أنابيب دعم مرشح الضغط النظام، تنتقل الموجات فوق الصوتية عبر الوسط السائل. تقوم الأداة بحساب المحتوى الصلب في الوقت الحقيقي و تركيز الملاط عن طريق الكشف عن التوهين في سرعة الصوت الناجم عن الجزيئات الصلبة العالقة داخل الصبغة و الطين الكيميائي.

2. تحويل الإشارة وإخراج البيانات

تعمل شريحة الاستشعار المدمجة عالية الدقة على تحويل إشارات الموجات فوق الصوتية المجمعة إلى بيانات تركيز رقمية. ال يقوم الجهاز بإخراج الإشارات الرقمية القياسية 4-20mA أو RS485 وينقل قيمة التركيز في الوقت الحقيقي إلى المطابق خزانة PLC لمكبس الترشيح الغشائي للطباعة الكيميائية والصباغة.

3. التحكم الآلي بحلقة مغلقة مع نظام ضغط الترشيح

وفقًا لعتبات التركيز العلوية والسفلية المحددة مسبقًا، يتم ضبط نظام التحكم في ضغط المرشح تلقائيًا تردد مضخة التغذية وتدفق التغذية: تقليل معدل التغذية عندما يكون الملاط سميكًا جدًا لتجنب تسرب لوحة الترشيح؛ زيادة حجم التغذية عندما يكون الملاط رقيقًا جدًا لتحسين كفاءة الإنتاج. وفي الوقت نفسه، يتم تحسين النظام وقت ضغط الغشاء لتثبيت رطوبة كعكة الفلتر النهائية.

4. مبدأ التصميم المساعد المضاد للتدخل

يقلل الأنبوب الداخلي المصقول كالمرآة من التصاق الحمأة والتصاق الفقاعات. خوارزمية مدمجة تزيل تلقائيا التداخل الناتج عن فقاعات الهواء الدقيقة وألياف النسيج القصيرة الموجودة في حمأة الطباعة لضمان الاستقرار دقة القياس.

5. عرض البيانات وتحميلها عن بعد

تعرض شاشة LCD الموجودة في الموقع بيانات التركيز اللحظية مباشرةً؛ تحميلات وحدة النقل السحابية الاختيارية سجلات التركيز التاريخية، وتسهيل إحصاءات بيانات الإنتاج وتحسين الصيغة اللاحقة نزح الحمأة.

احتياطات التشغيل

1. نصائح ما قبل التثبيت والتشغيل

(1) قم بتنظيف الحطام الداخلي لخط الأنابيب وألياف القطن والكتل الصلبة قبل التثبيت لتجنب عرقلة القياس أنبوب.

(2) معايرة صفرية كاملة بالمياه النظيفة بعد التثبيت؛ تعيين معلمات حد التركيز العلوي/السفلي مطابقة الحمأة المحلية للتحكم في وصلة ضغط الترشيح.

(3) قم بتثبيت العداد على قسم الأنابيب الأفقية المستقيمة؛ تجنب الكوع ومخرج المضخة والتوسع المفاجئ للأنبوب موقف للحد من تدخل التدفق المضطرب.

2. إدارة الجري اليومي

(1) لا تقم بتشغيل الأنابيب الفارغة بدون وسط؛ قم بقطع الطاقة إذا تم استنزاف خط الأنابيب لمنع الانجراف غير الطبيعي للبيانات.

(2) حافظ على ضغط التغذية المستقر، وتجنب الارتفاع الحاد في معدل التدفق الذي سيؤثر على دقة الكشف.

(3) التحقق من العرض في الوقت الحقيقي وإشارة التغذية الراجعة PLC في كل نوبة؛ توقف للتفتيش إذا كانت البيانات تتقلب بشكل غير طبيعي.

3. قواعد الصيانة الدورية

(1) قم بغسل الأنبوب الداخلي بالماء النظيف بعد الإغلاق اليومي لإزالة الصبغة الملتصقة والحمأة اللزجة.

(2) قم بإجراء مقارنة يدوية لمختبر أخذ العينات كل 30 يومًا، وأعد معايرة الأداة لضمان دقة القياس.

(3) التحقق من ضيق الكابل وختم القشرة شهريًا؛ استبدال قطع الختم القديمة في الوقت المناسب لورشة العمل المسببة للتآكل.

4. حماية البيئة الخاصة

(1) بالنسبة لحالة عمل حمأة الصبغة الحمضية والقلوية القوية، تجنب الصب المباشر للمواد الكيميائية المركزة عليها هيئة المعدات.

(2) الوحدات المثبتة في الهواء الطلق تبقي صندوق التحكم بعيدًا عن نقع المطر على المدى الطويل؛ لا يجوز فتح نسخة مقاومة للانفجار السكن الكهربائية في بيئة الغاز القابلة للاشتعال.

5. التعامل مع إيقاف التشغيل على المدى الطويل

في حالة إيقاف التشغيل لمدة تزيد عن 15 يومًا، قم بتنظيف الحمأة المتبقية بالكامل داخل الأنبوب، وحافظ على جفاف التجويف الداخلي وأغلق خط الأنابيب كلا الطرفين.

عملية التخصيص والإنتاج

الخطوة 1: الاتصال بحالة العمل في الموقع وتأكيد المعلمة الفنية

يقوم مهندسونا الفنيون بجمع المعلمات الميدانية الكاملة من العملاء الذين يقومون بتجهيز غشاء الطباعة والصباغة الكيميائية مكبس الترشيح، بما في ذلك القطر الاسمي لخط الأنابيب، وقيمة الرقم الهيدروجيني للملاط، ومحتوى الألياف، ودرجة حرارة العمل، وخط الأنابيب الضغط، نطاق تقلب التركيز الفعلي، متطلبات ربط PLC والطلب المقاوم للانفجار في ورشة العمل مقياس تركيز الملاط الأنبوبي المضمن من الفولاذ المقاوم للصدأ لمرشح الضغط الذي يدعم نظام خطوط الأنابيب. تأكيد مادة مبللة (SUS316L/Hastelloy/Titanium)، نطاق القياس، وضع إخراج الإشارة (4-20 مللي أمبير/RS485)، لمسة نهائية مخصصة المخطط الفني والاقتباس الرسمي بعد تحليل البيانات.

الخطوة 2: محاكاة مجال تدفق عقود الفروقات + تصميم التحسين الهيكلي بمساعدة الكمبيوتر (CAD).

يعتمد فريق البحث والتطوير برنامج محاكاة سائل CFD لتحسين تركيب مستشعر الموجات فوق الصوتية لراديان الأنبوب الداخلي تخطيط الموضع وقناة التدفق لمقياس تركيز الملاط الأنبوبي المضمن من الفولاذ المقاوم للصدأ لمكبس الترشيح دعم نظام خطوط الأنابيب، والقضاء على تداخل القياس الناجم عن اضطراب الملاط، ولف الألياف والهواء فقاعة. أكمل رسومات الإنتاج الرسمية وقائمة مكونات الصنف وورقة معلمات الوصلة بعد التقنية الداخلية التدقيق.

الخطوة 3: شراء المواد الخام والتفتيش الوارد

شراء أنابيب الفولاذ المقاوم للصدأ المعتمدة الفارغة، ومواد السبائك، ووحدة الاستشعار بالموجات فوق الصوتية، وجهاز الإرسال الصناعي و الملحقات الإلكترونية لمقياس التركيز. جميع المواد الخام المعدنية المغمورة تمر عبر الغمر الحمضي القاعدي اختبار البقعة المضادة للتآكل. تقوم المكونات الإلكترونية بإكمال فحص الشيخوخة في درجات الحرارة العالية والمنخفضة قبل التخزين والرفض مخزون خام غير مؤهل مباشرة.

الخطوة 4: التصنيع باستخدام الحاسب الآلي الدقيق والمعالجة السطحية المضادة للتآكل

1. اعتماد القطع بالليزر باستخدام الحاسب الآلي، واللحام الأوتوماتيكي السلس والتحول الدقيق للجسم الرئيسي الأنبوبي؛

2. الجدار الداخلي للأنبوب SUS316L القياسي يقوم بتلميع المرآة من أجل مقاومة الالتصاق؛ هاستيلوي/التيتانيوم حسب الطلب الانتهاء من أجزاء التخليل التخميل لتعزيز مقاومة التآكل الحمضي والقلويات التكيف مع حمأة صبغ الطباعة البيئة؛

3. تتم معالجة غلاف الحماية الخارجي عن طريق رش الطلاء المضاد للتآكل + الصب.

الخطوة 5: تجميع المستشعر وأسلاك الدائرة والإعداد المسبق للبرنامج

يقوم العمال المحترفون بإصلاح مجسات الاستشعار بالموجات فوق الصوتية داخل الجسم الأنبوبي وفقًا لمواصفات التجميع؛ تجميع جهاز الإرسال ووحدة العرض ومحطة الأسلاك. الحد الأعلى/الأدنى للتركيز المسبق للبرنامج، وصلة ضغط الفلتر معلمة الإخراج وخوارزمية مضادة للتداخل وفقًا لميزة الحمأة الخاصة بالعميل في ورشة العمل، والانتهاء داخليًا تصحيح أخطاء الدائرة.

الخطوة 6: محاكاة اختبار مصنع تحميل ملاط ​​الطباعة (رابط مراقبة الجودة الأساسي)

يخضع كل مقياس تركيز نهائي لاختبار محاكاة متواصل لمدة 48 ساعة باستخدام سائل حمأة صبغ حمضي وقلوي عالي الألياف تم إعداده ذاتيًا. قياس الاختبار الدقة، وأداء مضاد للفقاعات ومضاد للألياف، واستقرار إخراج الإشارة واستجابة الارتباط مرشح الصحافة PLC. ضبط الخوارزمية الداخلية إذا تجاوزت بيانات الاختبار نطاق التسامح.

الخطوة 7: فحص الجودة الشامل للمنتج النهائي

أعد فحص تفاوت الأبعاد ودرجة الحماية (IP65/IP67/EX) المقاومة للانفجار) وأداء الختم والكامل حالة عمل الآلة؛ إصدار تقرير فحص المصنع مع بيانات الاختبار قبل التخزين. 5% أخذ عينات عشوائية لكل دفعة لإعادة الفحص لضمان اتساق الدفعة.

الخطوة 8: تغليف وشحن الصادرات المضادة للرطوبة

طلاء الأنابيب الداخلية والأجزاء المعدنية بالشحم المضاد للصدأ، وتغليف المكونات الأساسية بغشاء بلاستيكي مقاوم للماء؛ حزمة مجموعة كاملة من المعدات والأختام الاحتياطية ورسم التثبيت ودليل التشغيل في حالة تصدير الخشب الرقائقي لتجنب ذلك رطوبة مياه البحر وأضرار الاصطدام أثناء النقل البحري لمسافات طويلة لمشاريع مكابس الترشيح الخارجية.

الخطوة 9: إرشادات التثبيت بعد البيع وخدمة التشغيل في الموقع

توفير إرشادات تثبيت الفيديو عن بعد وخدمة معايرة المعلمات؛ للطلب بالجملة من مرشح المجموعة الكاملة اضغط على مشروع مقياس التركيز، وقم بترتيب فنيين محترفين لورشة الطباعة والصباغة الخاصة بالعميل لتصحيح أخطاء التثبيت في الموقع لمقياس تركيز الملاط الأنبوبي المضمن من الفولاذ المقاوم للصدأ لمكبس الترشيح دعم نظام خطوط الأنابيب، الانتهاء من اختبار ربط الحلقة المغلقة للخط بأكمله باستخدام غشاء الطباعة والصباغة الكيميائية مرشح الصحافة وتدريب المشغلين للمعايرة والصيانة اليومية. تنفيذ ضمان كامل للماكينة لمدة عام واحد و خدمة توريد قطع الغيار بسعر التكلفة مدى الحياة.

مقارنة المنتجات مع المنافسين

مطابقة المعدات الداعمة

1. المضيف المطابق الأساسي: الطباعة الكيميائية والصباغة ماكينة تصفية الغشاء

يتم تركيب مقياس التركيز مباشرة على خط أنابيب تغذية مكبس الترشيح، وينقل الملاط في الوقت الحقيقي إشارة التركيز لتصفية الضغط على خزانة PLC. تقوم مكبس الترشيح تلقائيًا بضبط سرعة التغذية والتغذية تعمل المدة وضغط عصر الغشاء وفقًا لبيانات التركيز على تثبيت رطوبة كعكة المرشح النهائية بين 55% إلى 70%، يقلل من تسرب الفائض وانسداد قماش المرشح الناتج عن كثافة الحمأة غير المتناسقة.

2. مضخة تغذية الطين ذات التردد المتغير

مرتبط بمقياس التركيز عبر إشارة 4 ~ 20 مللي أمبير؛ عندما يتم تركيز الحمأة الواردة بشكل مفرط، تقلل المضخة تردد التشغيل لإبطاء التغذية. بالنسبة للملاط الرقيق جدًا، تزيد سرعة المضخة لزيادة حجم التغذية. أدرك تغذية أوتوماتيكية ذات حلقة مغلقة وتجنب التعديل اليدوي المتكرر للمضخة.

3. نظام جرعات الندف الأوتوماتيكي

تعمل بيانات التركيز على توجيه الإضافة التلقائية للدواء: تزيد الحمأة عالية التركيز من جرعة الندف تلقائيًا، يخفض السائل الخام منخفض التركيز كمية التغذية الكيميائية، ويوفر تكلفة التخثر بنسبة 18% إلى 28% ويتجنب النفايات الكيميائية المفرطة.

4. المحرض خلاط خزان مياه الصرف الصحي

يتم تركيبه أمام خزان تخزين الحمأة للحفاظ على الحمأة متجانسة بالكامل وتركيز موحد قبل الدخول خط أنابيب التغذية، يقلل بشكل كبير من تقلب التركيز الحاد الذي يؤثر على قياس مقياس التركيز الدقة وتصفية الصحافة تشغيل الاستقرار.

5. خزانة التحكم المركزية الذكية PLC

جمع بيانات التركيز، ومعلمات تشغيل مكبس التصفية، وحالة تشغيل المضخة بشكل متزامن؛ أدرك التحكم الآلي بدون طيار كامل العملية لتكييف الحمأة، والتغذية والضغط على التصفية، ودعم البيانات التاريخية التخزين والتحقق من السحابة عن بعد عبر اتصال RS485.

6. أدوات القياس المساعدة (اختياري)

مراقبة الرقم الهيدروجيني عبر الإنترنت: مراقبة التقلبات الحمضية والقاعدية لمياه الصرف الصحي لصبغ الطباعة، ومطابقة بيانات التركيز لضبطها تكوين لوحة الترشيح المضادة للتآكل وصيغة الدواء ؛

مقياس التدفق الكهرومغناطيسي لخط الأنابيب: التعاون مع مقياس التركيز لحساب إجمالي الحمأة الجافة في الوقت الفعلي الوزن لإحصاءات الإنتاج.

7. ناقل الملاط وناقل تفريغ كعكة الفلتر

التغذية المستقرة التي يتم التحكم فيها عن طريق التركيز تعمل على تحسين تماسك تشكيل كعكة الترشيح. كعكة الفلتر الجافة الموحدة هي أكثر من ذلك مريحة للنقل التلقائي والتخلص الخارجي من الحمأة.

شهادة المنتج

لقد حصل كل جهاز قياس تركيز الملاط الأنبوبي المضمن من الفولاذ المقاوم للصدأ على شهادة CE، ويتوافق مع الاتحاد الأوروبي معايير السلامة الكهربائية والتوافق الكهرومغناطيسي، مؤهلة للتداول الحر داخل السوق الأوروبية.

تحصل المنتجات على شهادة نظام إدارة الجودة ISO ذات الصلة، ويتبع تدفق الإنتاج بالكامل المعيار مواصفات مراقبة الجودة.

يمكن توفير وثائق التصديق الرسمية الكاملة للإقرار الجمركي للعميل، وعطاءات المشروع، و تفتيش طرف ثالث.
