آلة غسل شاحنة الخلط التي يتم التحكم فيها PLC

SINOU هي شركة مصنعة محترفة تركز على توفير معدات التنظيف لحماية البيئة الصناعية غسالة شاحنة خلط يتم التحكم فيها PLC مخصصة للعملاء العالميين. تم تطوير هذه المعدات خصيصًا ل احتياجات التنظيف عالية التردد لشاحنات خلط الخرسانة، مع هيكل جسري مغلق بالكامل، وفولاذ مضاد للتآكل الإطار وفوهات الفولاذ المقاوم للصدأ.

يتم تشغيلها بواسطة نظام التحكم PLC، فهي تدعم الحث الأوتوماتيكي، الغسيل القابل للتعديل الوقت والضغط والتغطية، مما يحقق تنظيفًا بزاوية 360 درجة بدون زاوية ميتة. الجهاز كله لديه قدرة تحمل قوية إلى 40-100 طن، تشغيل مستقر، معدل فشل منخفض وسهولة الصيانة.

نحن نؤيد تخصيص الأبعاد والتحكم الوضع ونظام تداول المياه والتكوين ليتناسب مع محطات الخلط المختلفة ومواقع البناء والمركبات الأنواع، وتوفير حلول تنظيف المركبات فعالة وذكية وصديقة للبيئة.

ميزات المنتج ومزاياه

1. التحكم الذكي PLC الصناعي

يعتمد تحكم PLC + شاشة تعمل باللمس مستقرًا، مع الحث بالأشعة تحت الحمراء/الموجات فوق الصوتية، والتعرف التلقائي على المركبات، عملية مفتاح واحد، غير المراقب طوال العملية.

2. تنظيف شامل بالضغط العالي 360 درجة

مجهزة بفوهات تأرجح من الفولاذ المقاوم للصدأ، تغطي الإطارات والهيكل والقادوس وجسم الخزان؛ ضغط الغسيل 1.0-1.5 MPa لإزالة بقايا الخرسانة بسرعة.

3. الهيكل الحامل للخدمة الشاقة

إطار فولاذي عالي القوة، قدرة تحمل 40-100 طن، مناسب للاستخدام طويل الأمد لشاحنات الخلط الثقيلة.

4. تنظيف سريع وكفاءة عالية

وقت الغسيل الفردي 45-80 ثانية، سعة يومية تصل إلى أكثر من 200 مركبة، كفاءة أعلى 8 مرات من التنظيف اليدوي.

5. توفير المياه وحماية البيئة

مجهزة بنظام توزيع المياه، استهلاك المياه لكل مركبة هو 130-180 لترًا فقط، مما يوفر أكثر من 70% من المياه مقارنة بالغسيل اليدوي.

6. مقاومة للتآكل ودائم

إطار مع طلاء مجلفن بالغمس الساخن / طلاء مضاد للتآكل، لا يوجد صدأ في بيئة محطة الخلط القاسية؛ خدمة طويلة الحياة.

معلمات المنتج

تفاصيل المنتج

1. تفاصيل الهيكل العام

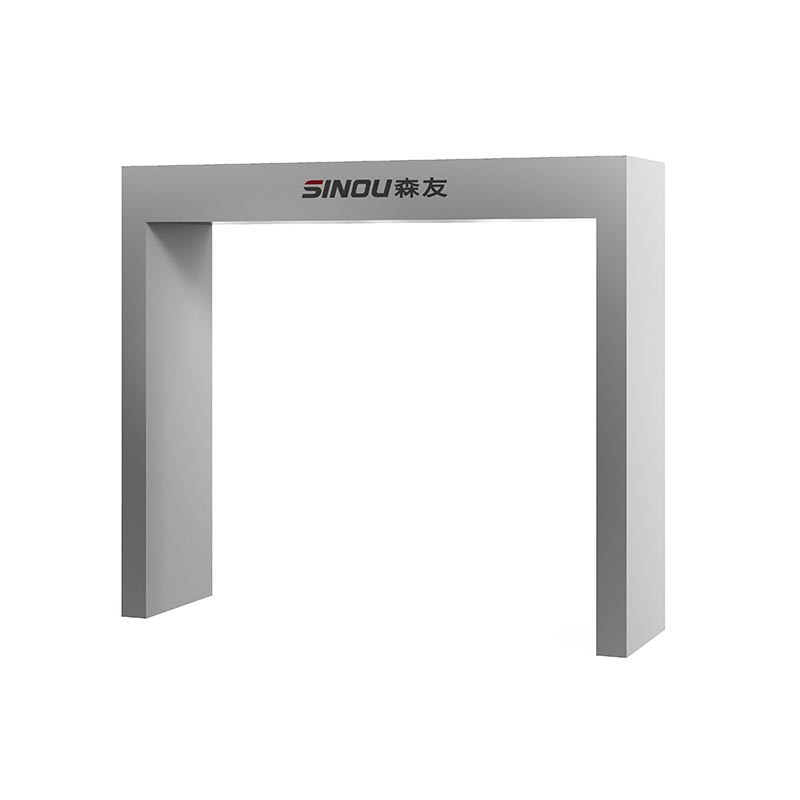

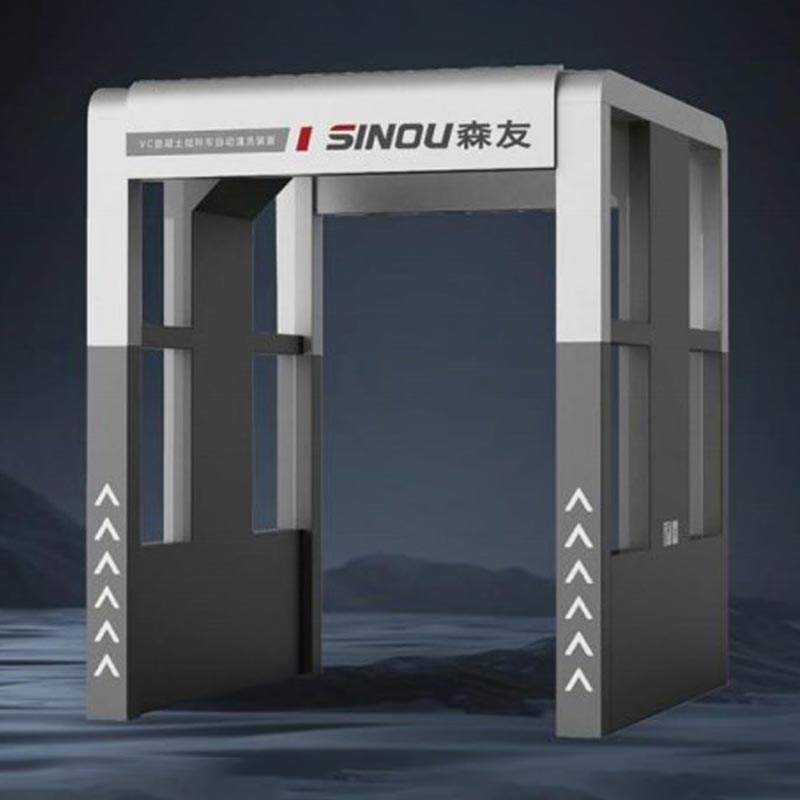

The PLC Controlled Mixer Truck Washing Machine adopts a gantry fully enclosed frame structure, composed of five core parts: main frame, high-pressure spraying system, PLC control cabinet, infrared induction system, and drainage نظام. The whole machine is welded with thickened square steel, and treated with three layers of surface protection: sandblasting + anti-rust primer + anti-corrosion topcoat. لديها مقاومة ممتازة للأسمنت، والأحماض، القلويات والرطوبة، مما يضمن عدم الصدأ أو التشوه حتى في بيئات محطات الخلط القاسية على المدى الطويل.

2. تفاصيل نظام الرش

● تكوين الفوهة: مجهزة بـ 304 فوهات من الفولاذ المقاوم للصدأ للضغط العالي، بإجمالي 42-54 قطعة، مرتبة في الطبقات الثلاث العلوية والمتوسطة والسفلية. تقوم الفوهات العلوية بتنظيف الخزان والقادوس؛ تعمل فوهات التأرجح الجانبية على تنظيف الإطارات و الجسم؛ تقوم الفوهات السفلية بتنظيف الهيكل. زاوية الرش قابلة للتعديل 360 درجة، لا توجد أطراف ميتة، وتزيل البقايا بقوة الخرسانة والطين.

● ضغط وتدفق الغسيل: ضغط العمل 1.0-1.5 ميجا باسكال؛ تدفق مضخة واحدة 150 لتر/دقيقة؛ استهلاك المياه لكل مركبة 130-180 لترًا لكل مركبة؛ وقت الغسيل 45-80 ثانية/مركبة.

3. تفاصيل نظام التحكم الذكي PLC

● التحكم الأساسي: يعتمد جهاز التحكم الصناعي القابل للبرمجة PLC + تشغيل شاشة اللمس. يدعم الأشعة تحت الحمراء التلقائية الحث: بدء التشغيل التلقائي عند دخول المركبات، والتوقف التلقائي عند المغادرة. وقت الغسيل، الفاصل الزمني، المضخة يمكن ضبط وضع التشغيل والإيقاف والمتقطع بحرية.

● حماية السلامة: مجهزة بحماية من الحمل الزائد، وحماية من نقص المياه، وحماية من التسرب والطوارئ زر التوقف. يضمن إنذار الخطأ التلقائي وإعادة الضبط بمفتاح واحد التشغيل المستقر.

4. تفاصيل المحمل وحركة المرور

● الحمولة: الحمولة القياسية 60 طن، النوع المقوى القابل للتخصيص 100 طن. لوحة القاعدة تعتمد سميكة لوحة تحمل مضادة للانزلاق، وهي مقاومة للضغط ومقاومة للصدمات وليس من السهل تشويهها.

● حجم حركة المرور : العرض الفعال 3.8 م ; ارتفاع السيارة المناسب .54.5 م؛ متوافق مع معايير 8 م³، 10 م³، 12 م³ شاحنات الخلط والشاحنات القلابة والمركبات الهندسية.

5. تفاصيل مضخة المياه وخطوط الأنابيب

● مضخة مياه عالية الضغط: محرك نحاسي نقي، قوة 15 كيلو وات، طاقة قوية، تشغيل مستقر، ضوضاء منخفضة، خدمة طويلة الحياة، ويدعم العمل المستمر لمدة 24 ساعة.

● نظام خط الأنابيب: يعتمد أنابيب الصلب المجلفن السميكة / أنابيب الفولاذ المقاوم للصدأ، المضادة للتآكل، المضادة للتسرب، متين، مما يضمن إمدادات المياه المستقرة وعمر الخدمة الطويل.

6. تفاصيل المظهر والمقاومة للتآكل

● الإطار: هيكل فولاذي ملحوم متكامل، قوة عالية، صلابة جيدة

● السطح: رش طلاء مضاد للتآكل، مناسب للبيئة الخارجية الرطبة والمتربة

● القاعدة: هيكل دعم مقوى، وضع ثابت، لا يهتز أثناء التشغيل

التعليمات

1. ما هو نوع المركبات المناسبة لغسالة شاحنة الخلاط ذات التحكم PLC؟

إنها مصممة خصيصًا لشاحنات خلط الخرسانة سعة 8-12 مترًا مكعبًا، وهي مناسبة أيضًا للشاحنات القلابة والشاحنات الهندسية، شاحنات الصهاريج ومركبات البناء الأخرى على ارتفاع 4.5 متر.

2. ما هو وقت الغسيل واستهلاك المياه لكل مركبة؟

وقت الغسيل: 45-80 ثانية لكل مركبة؛ استهلاك المياه: 130-180 لترًا لكل مركبة. مع نظام تداول المياه، فإنه يمكن أن يوفر أكثر من 70% من الماء مقارنة بالغسيل اليدوي.

3. ما هي سعة تحميل المعدات؟

سعة الحمولة القياسية هي 60 طن، والنوع المقوى 100 طن متوفر لشاحنات الخلط الثقيلة.

4. ما هو ضغط الغسيل؟

يبلغ ضغط الغسيل 1.0-1.5 ميجا باسكال، والذي يمكنه إزالة بقايا الخرسانة والطين والغبار بالكامل من الإطارات والهيكل والقادوس وجسم الدبابة.

5. هل هي عملية أوتوماتيكية بالكامل؟

نعم. وهي تعتمد التحكم بمستشعر PLC + الأشعة تحت الحمراء. تعمل الآلة تلقائيًا عند دخول المركبات وتتوقف عند دخولها المغادرة، وتحقيق العملية غير المراقب.

6. ما هو إجمالي الطاقة وإمدادات الطاقة؟

إجمالي الطاقة هو 15-22 كيلو واط، ومصدر الطاقة القياسي هو 3Φ 380V 50 هرتز، ويمكن تخصيص الفولتية الأخرى.

7. هل من السهل حجب الفوهات؟

لا، نحن نستخدم فوهات من الفولاذ المقاوم للصدأ 304 ذات فتحة كبيرة وتصميم مضاد للانسداد. التنظيف اليومي البسيط يمكن أن يحافظ عليه رش مستقر.

8. هل يمكن أن تعمل في الهواء الطلق لفترة طويلة؟

نعم. يعتمد الإطار على فولاذ مربع سميك + طلاء مضاد للتآكل، وهو مقاوم للماء والصدأ مقاوم للغبار، ومناسب للاستخدام الخارجي طويل الأمد في محطات الخلط.

9. ما هي متطلبات التثبيت؟

يحتاج فقط إلى أرض مسطحة وأنابيب مياه محجوزة وإمدادات الطاقة. نحن نقدم رسم التخطيط وإرشادات التثبيت.

10. هل تقدمون خدمة ما بعد البيع؟

نعم. نحن نقدم ضمانًا لمدة 12 شهرًا وقطع غيار مجانية ودعم فني عبر الإنترنت وتوجيه عن بعد.

عملية التخصيص والإنتاج

1. تأكيد المتطلبات

نتواصل معك للتأكد من نوع السيارة وحجم الموقع وسعة الغسيل ومتطلبات الحمولة ووضع التحكم والمياه نظام التداول واحتياجات التخصيص الأخرى. يقدم مهندسونا اقتراحات احترافية لوضع اللمسات الأخيرة على المنتج الخطة الفنية.

2. الاقتباس والعقد

على أساس المعلمات المؤكدة، نحن نقدم الأسعار الرسمية، ووقت التسليم، وشروط الدفع وخدمة ما بعد البيع. بعد أن يتوصل الطرفان إلى اتفاق، نقوم بتوقيع عقد رسمي ونؤكد بدء الإنتاج.

3. تصميم مخصص

يقوم فريقنا الهندسي بتنفيذ تصميم ثنائي/ثلاثي الأبعاد، بما في ذلك هيكل الإطار، وتخطيط الفوهة، ونظام خطوط الأنابيب وPLC برنامج التحكم. يتم تأكيد جميع الرسومات بواسطتك قبل الإنتاج.

4. تحضير المواد

نقوم بشراء مواد خام عالية الجودة: فولاذ مربع سميك، 304 فوهات من الفولاذ المقاوم للصدأ، محرك نحاسي نقي، PLC المستوردة وأجهزة الاستشعار. جميع المواد تمر التفتيش الوارد.

5. المعالجة والتصنيع

● الإطار: القطع بالليزر، والثني باستخدام الحاسب الآلي، واللحام الدقيق، والسفع الرملي، والطلاء المضاد للتآكل

● الأجزاء: التصنيع القياسي ومعالجة الأجزاء المخصصة

● الكهربائية: كتابة برنامج PLC، وتجميع كابينة التحكم واختبارها

6. التجميع والتشغيل

تجميع الماكينة بالكامل من الإطار ونظام الرش والمضخة وخطوط الأنابيب وخزانة التحكم. تصحيح الأخطاء كامل الوظائف: ضغط الغسيل، الاستجابة التعريفية، التشغيل التلقائي، حماية السلامة.

7. فحص الجودة

فحص كامل صارم بما في ذلك المظهر والحجم وسعة الحمولة واختبار الضغط والضوضاء ومقاومة الماء والسلامة الأداء. تدخل المنتجات المؤهلة فقط إلى العبوة.

8. التعبئة والتغليف والشحن

التعبئة والتغليف المخصصة للتصدير: إطار مثبت بحزام فولاذي، الأجزاء الضعيفة معبأة في علبة خشبية مدخنة. كامل يتم توفير وثائق الشحن للتخليص الجمركي على نحو سلس.

9. التثبيت وما بعد البيع

نحن نقدم رسومات التثبيت والفيديو التشغيلي والدليل. تتوفر التوجيه عبر الإنترنت والخدمة في الموقع. نحن نقدم ضمانًا لمدة 12 شهرًا ودعمًا فنيًا طويل الأمد.

المشاكل والحلول الشائعة

1. لا يوجد رذاذ ماء أو ضغط غسيل منخفض

● السبب: انسداد الفوهة؛ انسداد مرشح المياه. مضخة الضغط العالي غير طبيعية. إمدادات المياه غير كافية.

● الحل: تنظيف الفوهات المصنوعة من الفولاذ المقاوم للصدأ 304؛ استبدال عنصر التصفية. فحص مضخة المياه ضمان تدفق المياه مستقرة.

2. لا يعمل مستشعر الأشعة تحت الحمراء تلقائيًا

● السبب: جهاز الاستشعار مغطى بالغبار أو الأسمنت؛ الأسلاك فضفاضة. خطأ في معلمة PLC.

● الحل: تنظيف سطح المستشعر؛ التحقق من اتصال الدائرة. إعادة ضبط إعدادات الحث على PLC.

3. الغسل غير المكتمل/الزوايا الميتة

● السبب: زاوية الفوهة غير صحيحة؛ ضغط غير كاف تعويض وقوف السيارات.

● الحل: ضبط اتجاه الفوهة؛ زيادة الضغط بشكل صحيح. توجيه السيارة إلى الموضع الصحيح.

4. تسرب المياه عند وصلات الأنابيب

● السبب: الموصل مفكك؛ حلقة الختم تالفة أو قديمة.

● الحل: شد المفاصل؛ استبدال أجزاء الختم لغسالة شاحنة الخلاط التي يتم التحكم فيها PLC.

5. المعدات الضوضاء أو الاهتزاز غير طبيعي

● السبب: أرض التثبيت غير مستوية؛ البراغي فضفاضة. خطأ في المضخة أو المحرك.

● الحل: تسوية الأساس؛ تشديد جميع السحابات. اصلاح مضخة المياه والمحرك.

6. فشل التحكم PLC / غير قادر على البدء

● السبب: الجهد غير المستقر؛ خسارة المرحلة تم الضغط على توقف الطوارئ؛ وحدة التحكم تالفة.

● الحل: التحقق من مصدر الطاقة؛ إعادة ضبط توقف الطوارئ؛ إصلاح أو استبدال أجزاء PLC.

7. الفوهات مسدودة في كثير من الأحيان

● السبب: يحتوي الماء على رواسب؛ لا ترشيح تداول المياه.

● الحل: تركيب خزان الترسيب؛ إضافة مرشح؛ الممر المائي النظيف بانتظام.

8. صدأ أو تآكل الآلة بأكملها

● السبب: بيئة رطبة طويلة الأمد؛ لا صيانة.

● الحل: إبقاء الأرض جافة؛ إعادة طلاء الطلاء المضاد للتآكل بانتظام؛ استنزاف المياه عند الاغلاق.

الشهادات والامتثال

لقد تم اعتماد ماكينة غسل شاحنة الخلط ذات التحكم PLC الخاصة بنا بمعايير CE وISO، مما يضمن استيفائها المتطلبات الدولية للسلامة والجودة والبيئة للآلات الصناعية.

تؤكد شهادة CE الامتثال الكامل لتوجيهات الاتحاد الأوروبي للآلات، مما يثبت اجتياز المعدات تقييمات صارمة للسلامة الكهربائية، والاستقرار الميكانيكي، والحد من المخاطر. هذا يسمح للآلة أن تكون يتم بيعها وتشغيلها بشكل قانوني في الأسواق الأوروبية.

بالإضافة إلى ذلك، فإن نظام إدارة الإنتاج والجودة الخاص بنا معتمد وفقًا لمعايير ISO، مما يدل على ذلك عمليات تصنيع متسقة، وأداء موثوق، ومراقبة صارمة للجودة في كل مرحلة من مراحل الإنتاج الإنتاج. تضمن هذه الشهادات أن غسالة شاحنة الخلاط تلبي المعايير الدولية السلامة والمتانة والكفاءة التشغيلية.
